TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

料斗形式

本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
    本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。

細節與結構

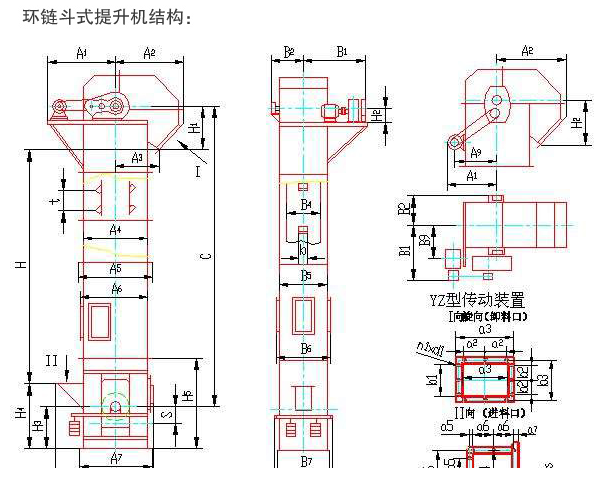

鏈條斗式提升機主要由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。

驅動裝置：一般為Y系列電機配能帶逆止器的減速機，如ZLY、ZSY、DCY（DCYK）、ZJY等硬齒面減速機。在電機功率超過18.5KW以上時，一般都配有液力偶合器，使起動更平穩。
驅動鏈輪：鏈條的驅動主要是依靠壓緊鏈輪來調節；
逆止器：防止提升機承載過重

TH提升機主要特點：
1、維護方便，壽命長，結構剛性強；
2、輸送物料的溫度可達250℃，提升高度運行平穩可靠，噪音小且維護方便；

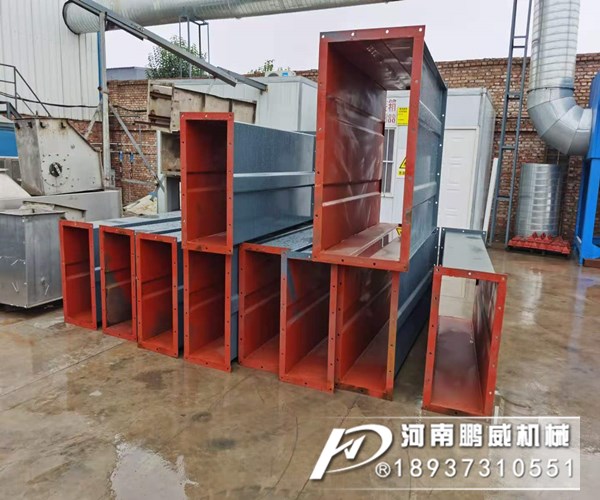

3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上；

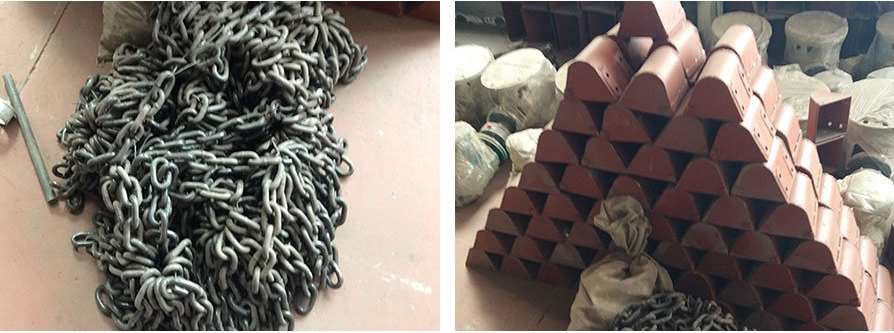

4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有   的抗拉強度和耐磨性能。

鏈條斗式提升機更換鏈條步驟：

1、卸下上部殼體，在可能的頂點吊起兩條鏈。

2、舉起被動軸并卸下吊斗及相應的吊鉤。

3、從提升機上取下鏈以相反的順序，重復上述過程把已換好的鏈在地面上安裝并在吊斗旁展開。

4、為防止危險和麻煩，要確保在安裝一個吊斗時鏈不移動。

5、傳動帶張力用減速箱張緊器來實現，減速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有“長壽命潤滑”軸承。
