皮帶傳動斗提機的皮帶一般采用橡膠皮帶，安裝在下或上驅動滾筒和上下換向滾筒上。可分為皮帶式、環鏈式、板鏈式，針對不同的物料和客戶的預算，客戶可以選擇合適的類型。適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。
主要特點：
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
斗提機的型號和種類：
常見的斗提機包括z型斗提機、環鏈斗提機、皮帶斗提機、垂直斗提機、HL系列斗提機、TD系列斗提機，ne斗提機、NSE斗提機等。
規格型號：
1.TD型又分為：100型，160型，200型，250型，315型，400型，500型等
2.TH型又分為：100160型，250型，315型，400型，500型。
3.NE型分為：10015型，30型，50型，100型，150型，200型，300型，400型，500型，800型。

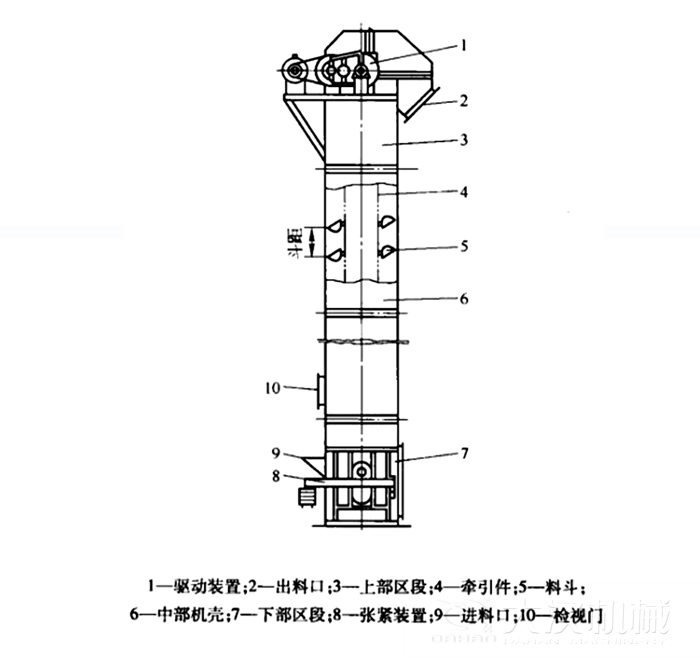

提升機外形圖：
斗式提升機型號及參數
|
型號 |
TD160 |
TD250 |
TD315 |
TD400 |
||||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
輸送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗寬(mm) |
160 |
250 |
315 |
400 |
||||||||||||
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
||||||||
|
帶寬(mm) |
200 |
300 |
400 |
500 |
||||||||||||
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
||||||||||||
|
物料量大塊(mm) |
25 |
35 |
45 |
55 |
||||||||||||
|
型號 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
|
輸送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
|
斗寬(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
||||||||||
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|||||||||
|
帶寬(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
||||||||||
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
||||||||||
|
物料量大塊(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
||||||||||
1、首先將新皮帶運至斗式提升機尾部，打開斗式提升機兩側的尾部觀察口，通過其中一個尾部觀察口將舊皮帶從斗式提升機尾輪處斷開；
2、提升機的尾部觀察口將準備好的斗式提升機的新皮帶與舊皮帶相應斷頭端進行連接，然后在斗式提升機首輪處開始盤車，直至舊皮帶從另一個尾部觀察口全部輸出完畢，斷開新皮帶和舊皮帶的連接處；
3、后將新皮帶的兩個斷頭進行連接。本發明的有益效果是：通過人工盤車的方法對斗式提升機的皮帶進行更換，避免了拆除斗式提升機首輪處護罩的工序，整個過程簡單易操作，安全系數高，更換時間短，不影響正常的生產。
