水洗沙脫水篩在市場上使用越來越廣泛，市面上生產廠家也越來越多，不同廠家生產的水洗沙脫水篩運用的材料及技術不同，其設備的質量及價格也有所差異，這給客戶帶來了困難，想要質量好且便宜的水洗沙脫水篩。
砂水混合物進入洗砂機清洗箱，經輪斗篩網過濾篩分，落入脫水篩做脫水處理，將沙子中的大量水分脫去。

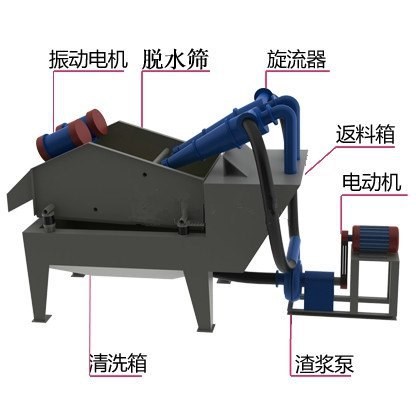

水洗沙脫水篩結構組成：
由篩箱、支承裝置、電機架、振動器、萬向傳動軸、膠帶聯軸器、電機等部件組成。
1、振動器
振動器主要由軸承座，滾動軸承，主偏心塊、付主偏心塊、軸、注油裝置和防護罩等組成。調節主、付主偏心塊夾角可以改變激振力的大小。軸承采用大游隙短圓柱滾子軸承(振動設備專用軸承)，軸承與軸承座和軸之間配合采用了特殊配合，軸承溫度一般在50度以下，軸承壽命成倍提高，大大減少了振動器維護工作量，改善了工作環境。
偏心振動器目前已經形成系列，共8個規格。可以用在圓振動篩上，也可以采用自同步技術用在直線振動篩上。是目前國內使用好、壽命長的振動器。
2、篩箱
篩箱由篩框、篩面及篩面固定裝置等組成。
(1)篩框
篩框為整體空間金屬結構件。主要由側板、上橫梁和下橫梁組、支承裝置座、側板內外加強板、縱梁角鋼等構成。縱梁角鋼安裝在下橫梁上用于支承篩面和物料，支承裝置座與支承裝置相聯用于支承整個篩子振動部分重量，振動器直接安裝在側板兩個孔處，振動器附件增加了內外加強板。各主要構件與側板連接全部采用扭剪型高強螺栓。
(2)篩面：篩面采用聚氨酯彈性板塊式篩面，篩孔根據用戶需要確定，篩面外形尺寸通用。
(3)篩面固定裝置
篩面固定方式采用兩端壓木中間軌座式篩面固定方法(見圖4)，這種固定方法進口振動篩用的比較多，適用于聚氨酯包邊的篩面，因聚氨酯有 彈性，通過擠壓，板塊式篩面的凸起部分嵌入軌座凹入部分。軌座通過螺栓與下橫梁上部縱梁聯接。該法可靠、拆卸方便。
3、膠帶聯軸器
振動器與電動機之間采用膠帶聯軸器聯接，對電機起隔振作用。聯軸器由兩個半聯軸器和膠帶組成，兩個半聯軸器通過壓板和螺栓與膠帶聯接成一個整體。
4、支承置
本篩通過四組支承裝置與基礎聯接。支承裝置主要由上座、螺旋彈簧及底座組成。
5、萬向傳動軸
兩振動器之間通過汽車萬向傳動軸傳遞動力，由于萬向傳動軸軸向可自由移動，從而避免軸承受軸向力。
6、電機與電機架
本篩采用2個普通Y系列電動機，通過螺栓與電機架聯接，電機架為焊接結構。
1、 傳統人工砂濕法加工工藝中，人工砂的洗泥、脫水采用的螺旋水洗沙脫水篩沖擊式破碎機，人工砂中細砂的流失幾乎不能控制。采用該水洗沙脫水篩，可以有效降低細砂的流失量，使其控制在5%—10%之內，很好的解決了人工骨料加工系統中出現的成品砂細度模數偏高、石粉含量偏低的難題。
2、 振動篩采用聚氨酯篩網較其它類型的篩網壽命更長，且不會堵孔。
3、 泥沙分離器內襯聚氨酯，提高了整個裝置的使用壽命，可順利完成料漿濃縮、液體澄清等工作。
4、 大可回收排放總量中95%的細顆粒物料，具有其它破碎機型號設備無可比擬的技術和經濟優勢。
5、 細粒得到充分回收，減少了沉淀池的工作量，降低了沉淀池的清理成本。
6、 減少了細料堆放時間，可直接轉運，供應市場。
7、 可根據用戶的不同要求，設計相同的解決方案。

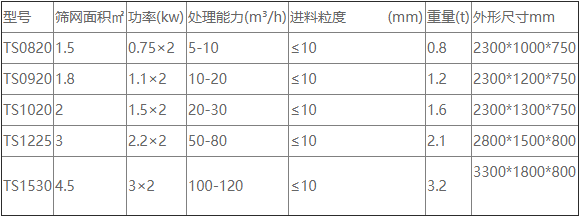

水洗沙脫水篩型號參數表：
洗沙廠選用脫水篩設備有什么好處呢？
1、生產能力強、產品效果好。
設備的結構設計合理、簡單，不易堵塞、成品粒度高、細沙回收比大、效率高、可連續作業，減少了停機時間。
2、后期檢修、維護方便快捷。
脫水篩的設計安裝比較方便，在后期的生產過程中檢修、維護的工作量比較少，更方便、快捷，節省了用戶的時間。
3、零部件耐磨、有效節約檢修成本。
脫水篩設備的易損件是采用了高質量的耐磨材料，少量易磨損件采用特硬耐磨材質制成，因此質量好，性能好，大大降低了檢修及維護費用。
4、結構緊湊、減少污染。
脫水篩的結構就設計合理、緊湊，在生產過程中減少了污泥污染、機體漏灰的問題，符合用戶環保生產的要求。
脫水篩結構簡單，但功能強大，兼具脫水回收功能，體積小，使用靈活方便，成為如今市場上受熱捧的礦山設備之一，脫水篩型號眾多，每個廠家的型號都不一樣，所用的原材料、技術支持、制作工藝都不一樣
