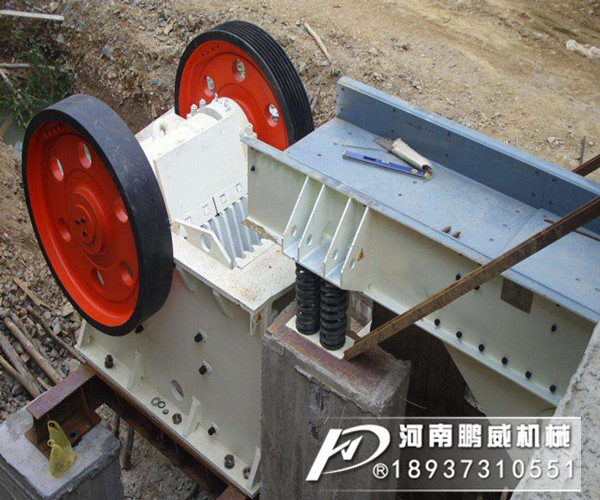

棒條振動給料機主要用于粗碎破碎機前連續、均勻給料，同時可篩分細料，使破碎機能力增大，在破碎篩分中已作為不可少的設備。因而該機廣泛應用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。
工作原理

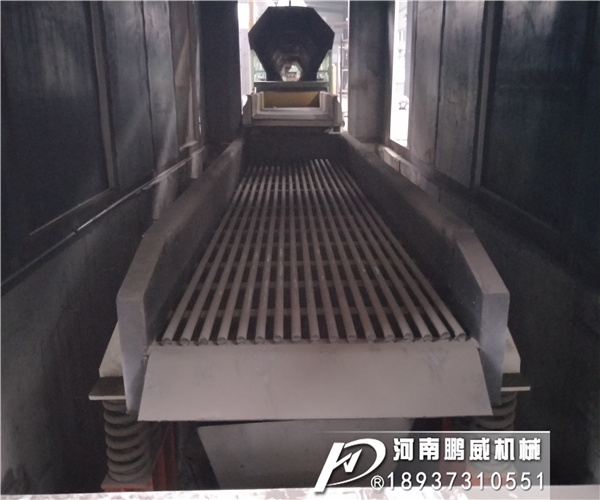

棒條式給料機篩面與水平呈一角度，篩分礦石時傾角為40°~45°，篩分潮濕物料時傾角增大5°~10°。物料從篩子上端給入，大于篩孔尺寸的礦塊沿篩面自動下滑，小于篩孔尺寸的礦塊穿過篩孔下落。該設備通常情況下會用于撞擊前篩選過程，定量，連續，均勻地給送物料，通過棒條式粗篩的原理來解決不規則物料的給送，一份實現一種令人滿意的粒子形狀，從而有效地減少并提高工作效率。

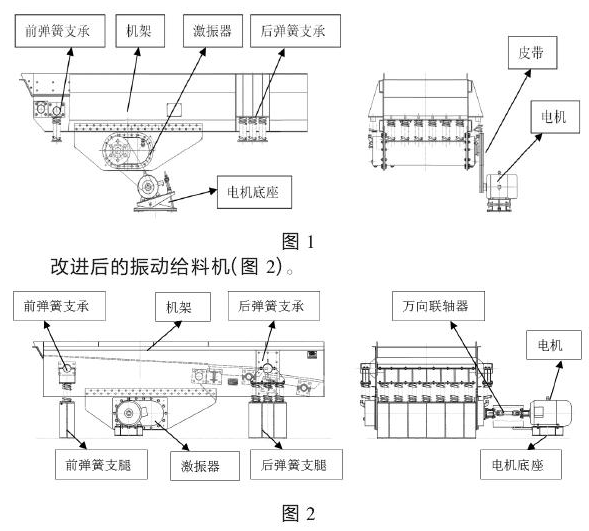

棒條式振動給料機的結構

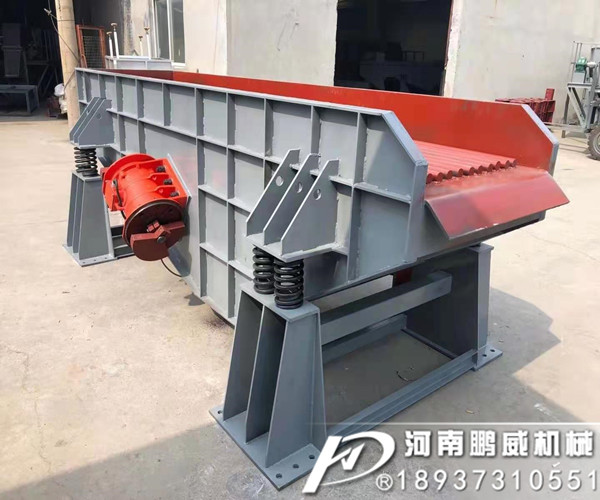

棒條式振動給料機主要由激振源(振動電機)、機體、減振彈簧、前后支架等組成。
1、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，高效節能，激振力大，使用可靠，調節簡單．使用維護方便等特點。
2、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機。
3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
4、支架：采用板材焊接而成，其作用是支撐機體。
產品特點
該機振動平穩、工作可靠、壽命長；可以調節激振力，可隨時改變和控制流量，調節方便穩定；振動給料機采用慣性激振器來產生振動，噪音低，耗電小，調節性能好，無沖料現象；結構簡單，運行可靠，調節安裝方便，維護保養方便。
型號說明
|
產品結構 |
代號 |
|
上振式 |
|
|
管式 |
G |
|
封閉式 |
F |
|
熔爐高溫 |
R |
|
調速式 |
T |
|
煤用給料式 |
M |
技術參數表
|
型號 |
入料粒度(mm) |
處理量(t/h) |
振動電機型號 |
功率(kw) |
振頻(Hz) |
雙振幅(mm) |
激振力(KN) |
重量(kg) |
單支點動負荷(N) |
|
|
封閉 |
敞開 |
|||||||||
|
ZG-25 |
60 |
25 |
YZO-2.5-4 |
0.25×2 |
25 |
2-3 |
2.5×2 |
240 |
174 |
30 |
|
ZG-30 |
80 |
30 |
YZO-5-4 |
0.4×2 |
25 |
2-3 |
5×2 |
256 |
184 |
30 |
|
ZG-50 |
90 |
50 |
YZO-5-4 |
0.4×2 |
25 |
2-3 |
5×2 |
295 |
235 |
38 |
|
ZG-60 |
90 |
60 |
YZO-5-4 |
0.4×2 |
25 |
2-4 |
5×2 |
302 |
242 |
40 |
|
ZG-80 |
100 |
80 |
YZO-8-4 |
0.75×2 |
25 |
2-4 |
8×2 |
312 |
256 |
45 |
|
ZG-100 |
150 |
100 |
YZO-8-4 |
0.75×2 |
25 |
2-5 |
8×2 |
384 |
321 |
49 |
|
ZG-200 |
180 |
200 |
YZO-17-4 |
1.5×2 |
25 |
2-5 |
17×2 |
432 |
372 |
56 |
|
ZG-300 |
200 |
300 |
YZO-17-4 |
1.5×2 |
25 |
3-5 |
17×2 |
636 |
556 |
65 |
|
ZG-400 |
250 |
400 |
YZO-20-4 |
2×2 |
25 |
3-5 |
20×2 |
686 |
606 |
88 |
|
ZG-500 |
300 |
500 |
YZO-20-4 |
2×2 |
25 |
3-5 |
20×2 |
1016 |
986 |
150 |
|
ZG-750 |
350 |
750 |
YZO-30-4 |
2.5×2 |
25 |
4-6 |
30×2 |
1358 |
1030 |
161 |
|
ZG-1000 |
400 |
1000 |
YZO-50-4 |
3.75×2 |
25 |
4-6 |
50×2 |
1446 |
1156 |
185 |
1.操作工應熟悉設備性能、使用方法、維護要求，遵守操作規程，加強維護保養；
2.設備運行期間，應隨時注意電機的溫升，監聽設備工作聲音是否正常，運行是否平穩。如有異常應停機檢查及時處理；
3.定期檢查各部位的緊固件是否松動，焊縫是否磨損開裂，如有松動或裂紋應及時擰緊、焊牢；
4.應定期對振動電機軸承進行潤滑，振動電機累計運行達到5000小時后，應對軸承進行檢查，如有損傷應予更換；
5.設備不得在不符合要求的情況下啟動電機；
6.嚴禁任意加長、減短棒條給料機機體。
