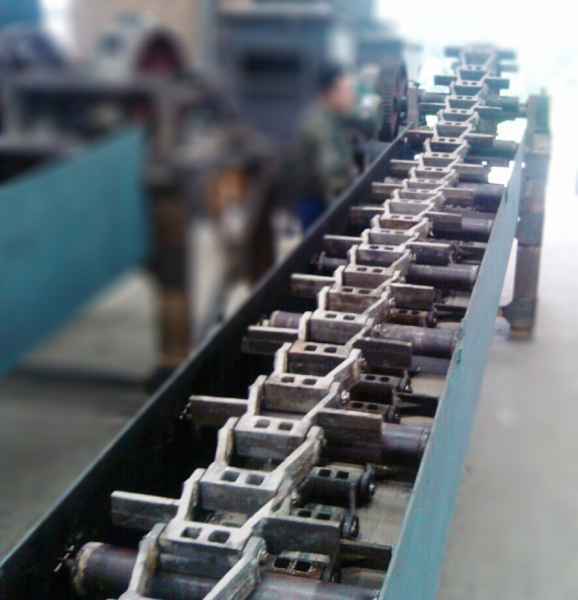

重型框鏈除渣機由主動鏈輪、從動鏈輪、鏈條、減速機、電機、托輥、壓輪、支架等組成，分為鋼槽和水泥槽兩種溝底鋪設鑄石板（輝綠巖）槽內水封，漏灰斗插入槽內水面下，保證水封目的。
安裝及使用要求重框鏈出渣機刮板鏈接材質
1、除渣機施工需保證底平、壁直，中心線不得彎曲，提升角度應保證設計要求。
2、托滾應于溝中心線垂直，水平一致安裝完后均應轉動自如，溝體（槽體）除滿足除渣機運行外，還應滿足灰斗的插入距離。
(1)除渣量：≥10t/h。
(2) 渣機長度：L=50m 機槽寬度： 1110mm
(3) 驅動電機：參考電機功率N=17.5kW，且不大于17.5kW； U=380V；IP55。
(4) 鏈節：節距250mm，鑄造時增加橫向拉筋，提高鏈節強度。
(5) 刮板：16Mn材料經熱處理制成。
(6) 鏈速：0.065m/s。
(7) 除渣機頭輪尾輪在主軸瓦外側增加限位防護擋板，防止主軸左右微小位移，增加制作安全運行防護罩，防止異物進入造成安全隱患。
(8) 減速機與主軸采用十字滑塊聯軸器連接（配保險裝置）。
(9) 在槽體彎段處加裝滑動摩擦壓鏈裝置，使工作鏈條工作時避免彎段積渣。
(10) 工作鏈張緊方式：螺旋拉緊。
(11) 耐磨板用200×300×25mm，L型120×120×25mm兩種型號的鑄石板鋪砌
|
序號 |
部件名稱 |
主要材質 |
單位 |
數量 |
技術特點 |
|
1 |
除渣機頭輪 |
鑄鋼35Mn |
個 |
1 |
8齒結構，熱處理，耐磨 |
|
2 |
除渣機尾輪 |
鑄鋼35Mn |
個 |
1 |
6齒結構，熱處理，耐磨 |
|
3 |
除渣機鏈板B=1110mm |
16Mn |
塊 |
240 |
熱處理，耐磨，耐腐蝕 |
|
4 |
除渣機連接板 |
16Mn |
塊 |
960 |
熱處理，耐磨，耐腐蝕 |
|
5 |
鏈節穿銷28*100 |
40Cr |
個 |
960 |
耐磨，耐腐蝕 |
|
6 |
鏈節320*70mm |
鑄鋼35Mn |
個 |
480 |
耐磨，耐腐蝕，增加拉筋 |
|
7 |
鑄石板300*200*25mm |
輝綠巖 |
塊 |
800 |
耐磨，耐腐蝕 |
|
8 |
直角鑄石120*120*25mm |
輝綠巖 |
塊 |
1100 |
耐磨，耐腐蝕 |
|
9 |
壓鏈裝置 |
16Mn |
套 |
6 |
熱處理，耐磨，耐腐蝕 |
|
10 |
滑道1000*150*6mm |
16Mn |
塊 |
100 |
熱處理，耐磨，耐腐蝕 |
|
11 |
尾部銅瓦130*130*10mm |
磷青銅 |
個 |
2 |
抗壓耐磨 |
|
12 |
頭輪軸瓦 |
磷青銅 |
個 |
2 |
抗壓耐磨 |
|
13 |
除渣機 XWE-106 減速機聯軸器 |
鑄鋼 |
個 |
1 |
十字滑塊連接，配4根扭矩保險銷 |
|
14 |
尾部拉緊調節裝置 |
45# |
套 |
2 |
調節靈活 |
|
15 |
減速機 |
鑄鋼 |
臺 |
1 |
擺線針輪 |
|
16 |
電機 |
鑄鋼 |
臺 |
1 |
15kw |
